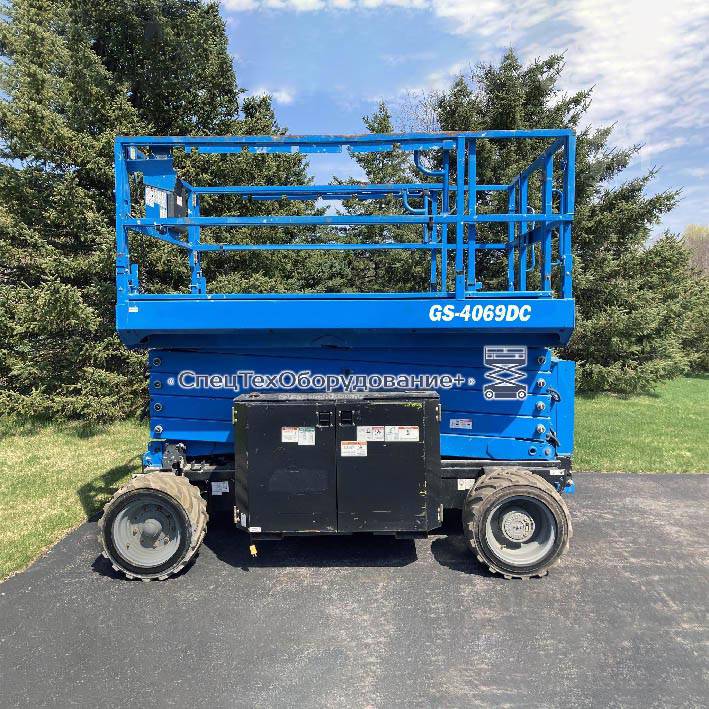

Genie GS4069DC это электрический ножничный подъемник для работы внутри помещений или на открытых площадках где нет требований к высокой проходимости (у подъемника нет полного привода).
Genie GS4069DC характеристики:
Рабочая высота 14.02 м
Длина 3.12 м (3.76 м с аутригерами)
Ширина 1.75 м
Высота 2.74 м (2.08 м со сложенными перилами)
Средний вес подъемника 4.96 т
Размер платформы 2.79 х 1.60 м (+ 1.52 м выдвижная секция)
Грузоподъемность 363 кг
Скорость езды до 7.20 км/ч
Радиус поворота внешний 4.60 м
Электрическая система 48 вольт

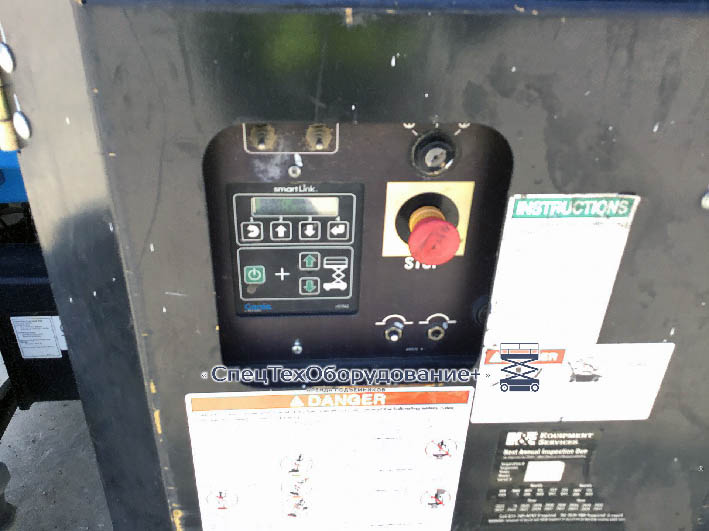

Нижний пульт.
На нижнем пульте находятся переключатель пультов, кнопка выключения, предохранители и диагностический экран на котором можно изменить параметры работы и поднять ли опустить платформу.

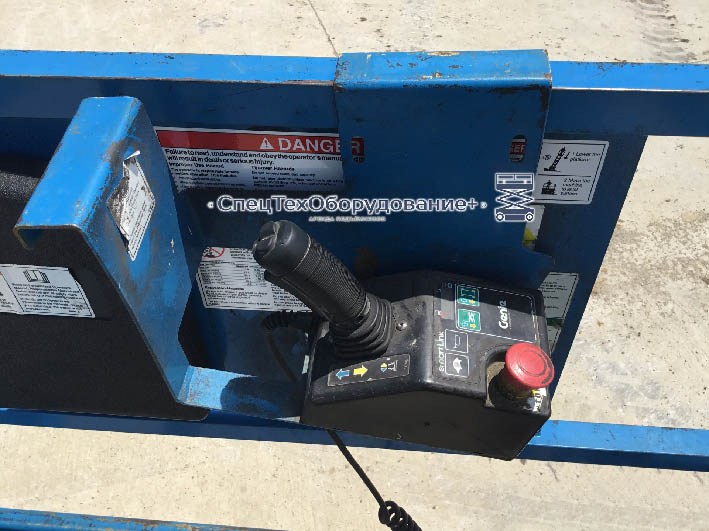

Верхний пульт.
Управление осуществляется джойстиком, кнопками выбирается режим езды или подъема со спуском платформы, выбора медленной скорости езды и подачи звукового сигнала.

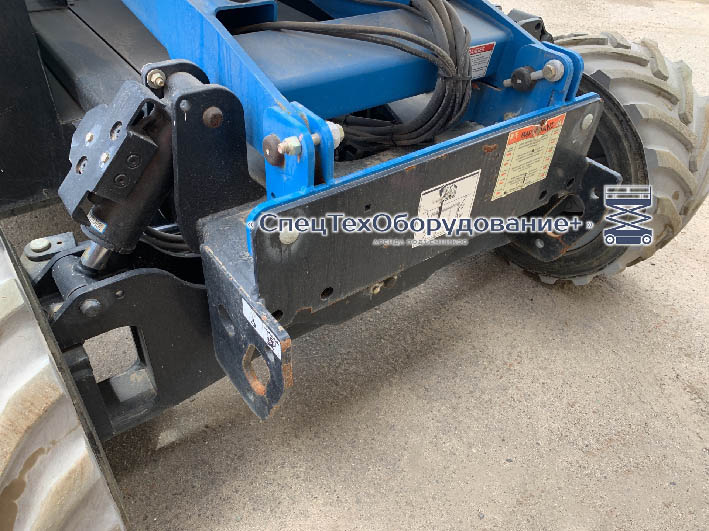

Гидроцилиндры выравнивания.
На одной из осей установлены гидроцилиндры выравнивающие подъемник если во время работы у него появился небольшой крен.

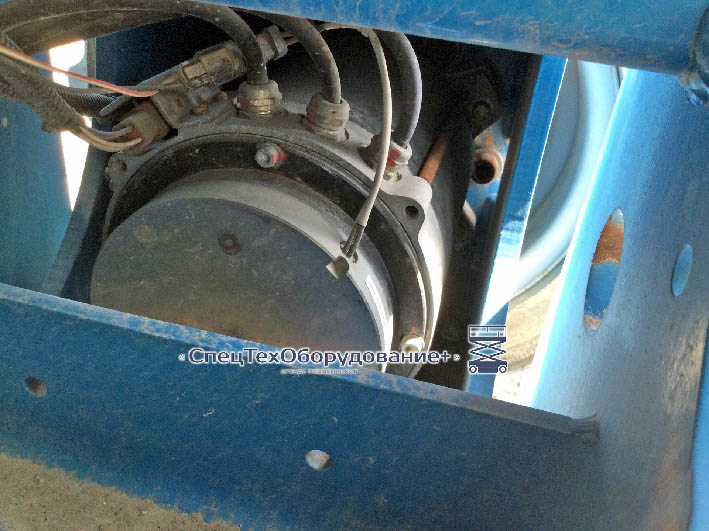

Ходовые моторы.

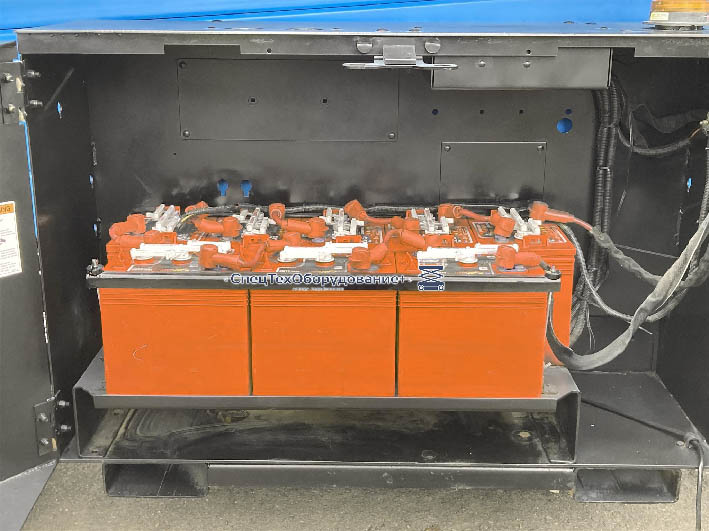

Аккумуляторы.
Отсек с аккумуляторами расположен с одной из сторон подъемника, всего 8 штук по 6 вольт каждый.

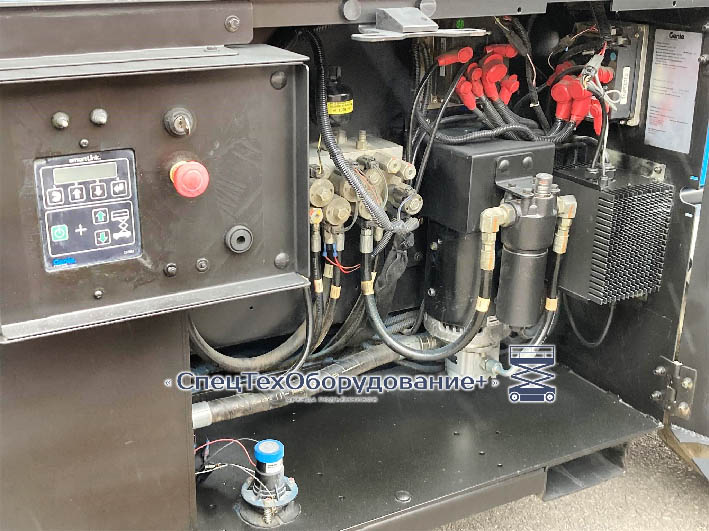

Отсек с электроникой.
В этом отсеке находится блок управления моторами, нижней пульт с электроникой управления внутри, мотор с помпой, гидравлический блок с клапанами и датчик наклона.
