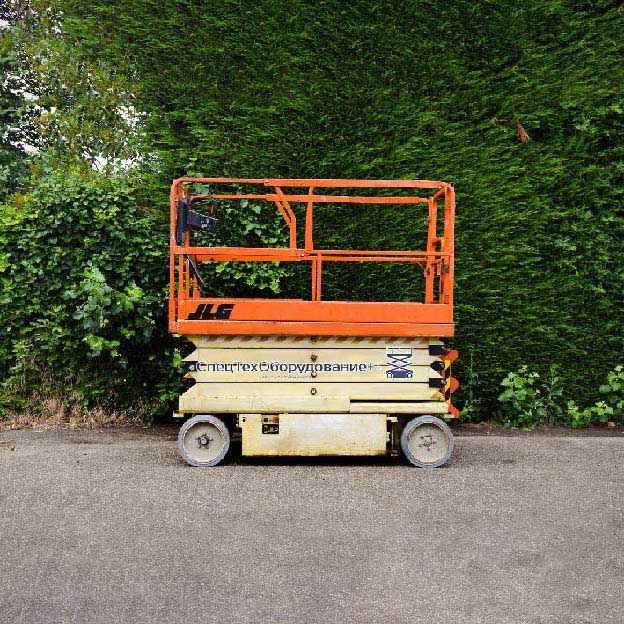

JLG 2646E2 это электрический ножничный подъемник с рабочей высотой почти 10 метров для работы на ровных и прочных основаниях.
JLG 2646E2 характеристики:
Рабочая высота 9.90 м
Длина 2.30 м
Ширина 1.20 м
Высота 1.80 м
Средний вес подъемника 2.10 т
Размер платформы 1.10 х 2.10 м
Грузоподъемность 340 кг
Скорость езды в сложенном положении до 3.60 км/ч
Давление на поверхность 7.50 кг/см2
Электрическая система 24 вольта

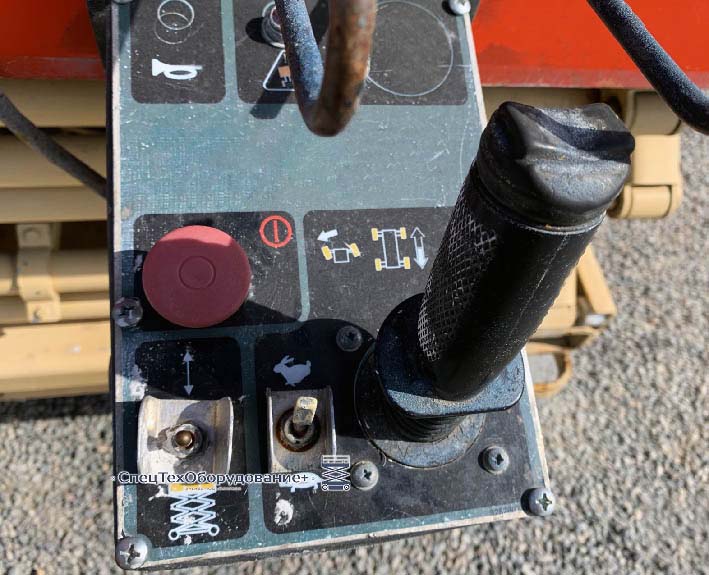

Верхний пульт.
Управление осуществляется джойстиком. С левой стороны от него переключатель ход/подъем, выбор скорости езды. В верхней части пульта кнопка подачи звукового сигнала и индикатор превышения допустимого наклона.

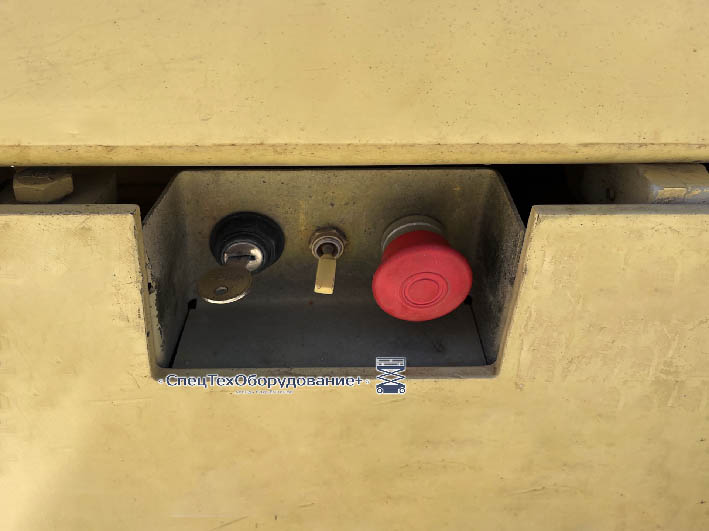

Нижний пульт.
На нижнем пульте находится переключатель пультов, селектор подъема и спуска платформы и кнопка включения.

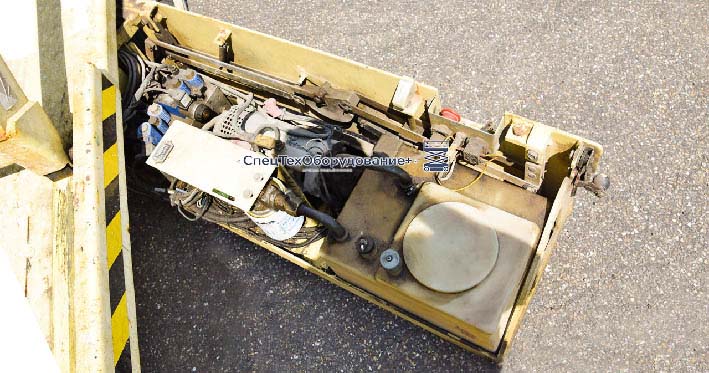

Отсек с гидравликой.
В нём находится мотор с помпой, бак с гидравлическим маслом, гидравлический блок с клапанами и плата управления.

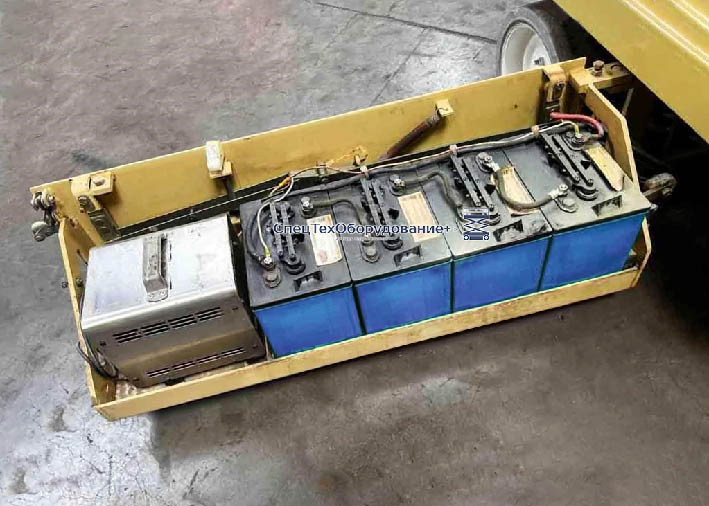

Отсек с аккумуляторами.
В этом отсеке находятся 4 тяговых аккумулятора по 6 вольт каждый и зарядное устройство.

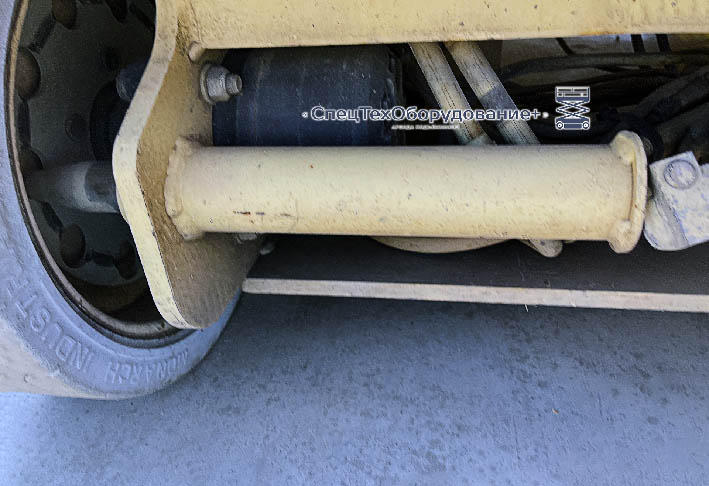

Аутригеры.
Аутригеры откидываются механическим образом при поднятии платформы. Они расположены около внешней стенки отсека с гидравликой и отсеком с аккумуляторами.
Тормозная система.
Тормозная система подъемника это штыри, которые гидравлическим цилиндром входят в пазы, распложенные в колесе. К недостаткам такой системы можно отнести резкое торможение, к преимуществам высокую ремонтопригодность.
