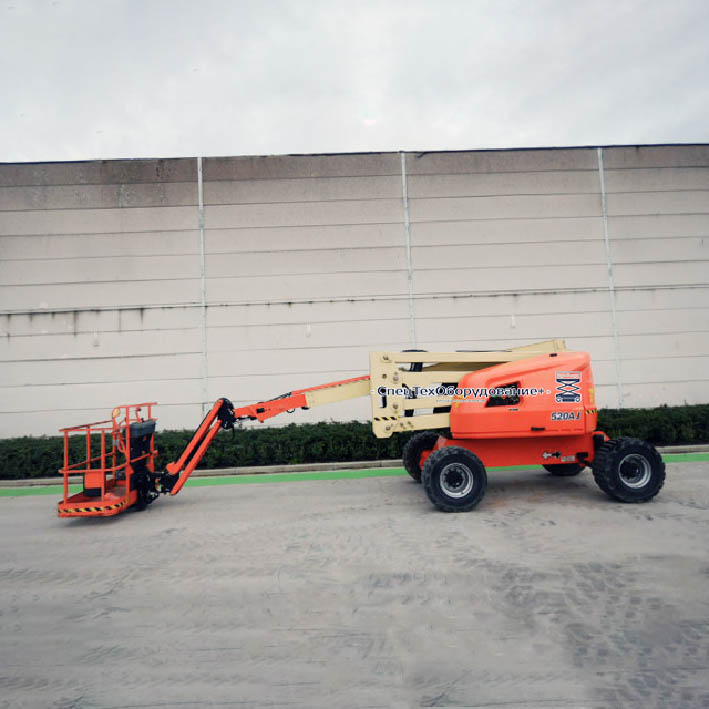

JLG 520AJ это коленчатый подъемник с полным приводом для работы на строительных площадках, где необходима высота подъема до 18 метров.
JLG 520AJ характеристики:
Рабочая высота 18.00 м
Боковой вылет 10.65 м
Высота перегиба 7.30 м
Длина 7.77 м
Ширина 2.35 м
Высота 2.27 м
Средний вес подъемника 8.00 т
Размер люльки 1.83 х 0.76 м
Грузоподъемность 250 кг
Скорость езды до 6.80 км/ч
Давление на поверхность 6.60 кг/см2
Радиус поворота внешний 4.78 м
Двигатель Deutz D2.3 L3 Stage IIIA

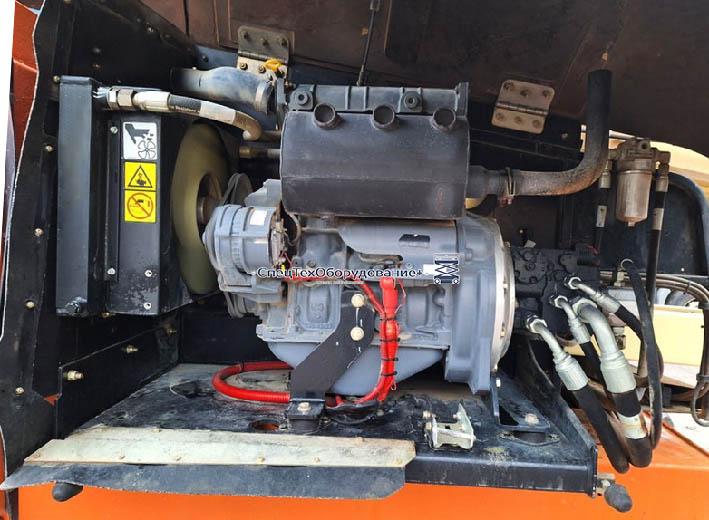

Отсек с двигателем.
В этом отсеке расположен двигатель Deutz D2.3.

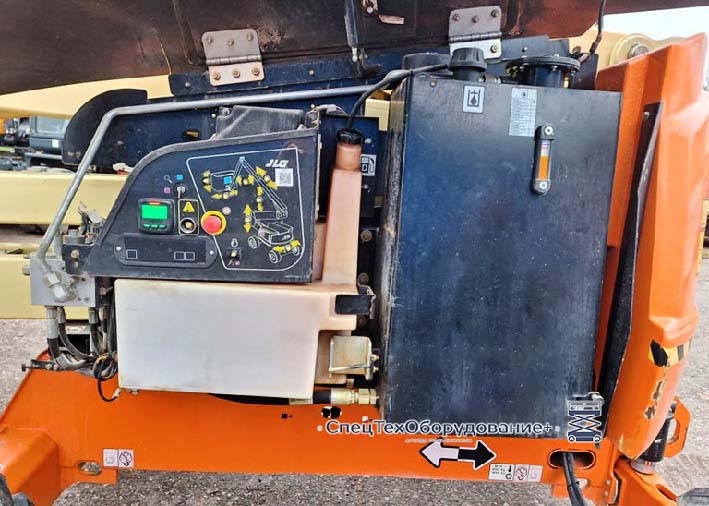

Отсек с электроникой.
В этом отсеке расположен нижний пульт управления, внутри которого управляющая электроника, баки с топливом и гидравлическим маслом.

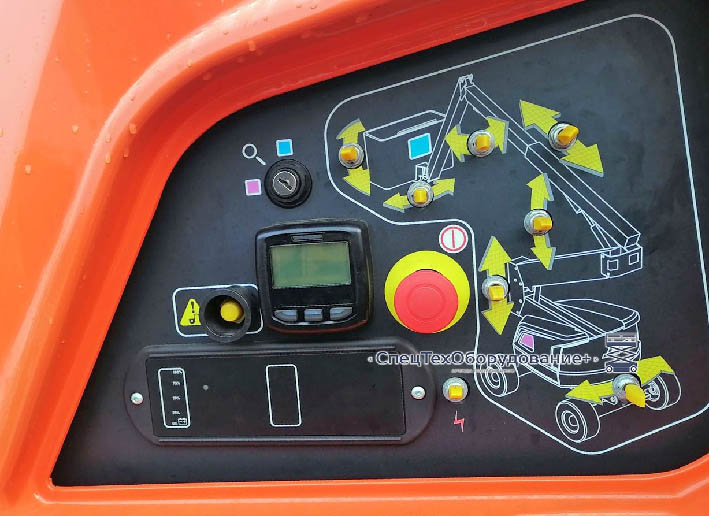

Нижний пульт.
На нижнем пульте (внизу) находится панель, на которой отображаются текущие режимы работы, над панелью диагностический экран для программирования и просмотров кодов ошибок, справа схематичный рисунок подъемника с селекторами около каждой управляемой секции.

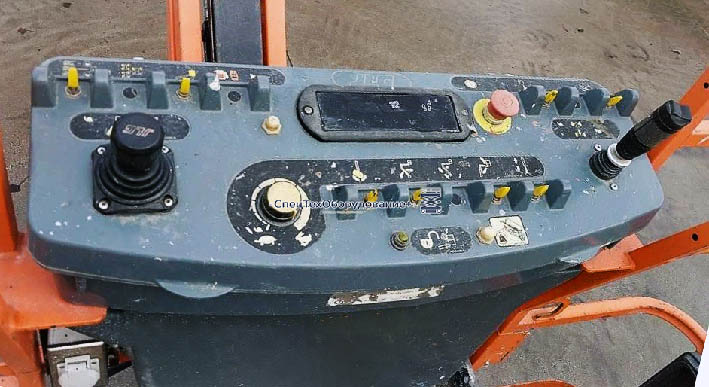

Верхний пульт.
Верхний пульт классический для всех коленчатых и телескопических подъемников JLG. Левый пульт управляет верхней стрелой и поворотом башни, правый пульт отвечает за езду.

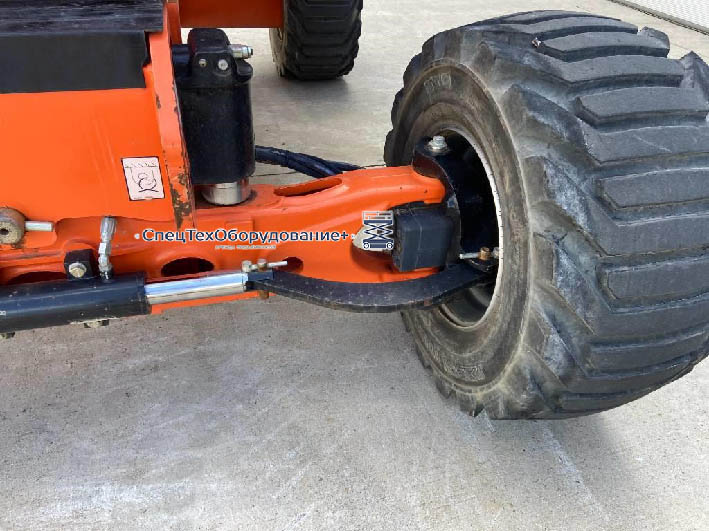

Механизм поворота колёс.
