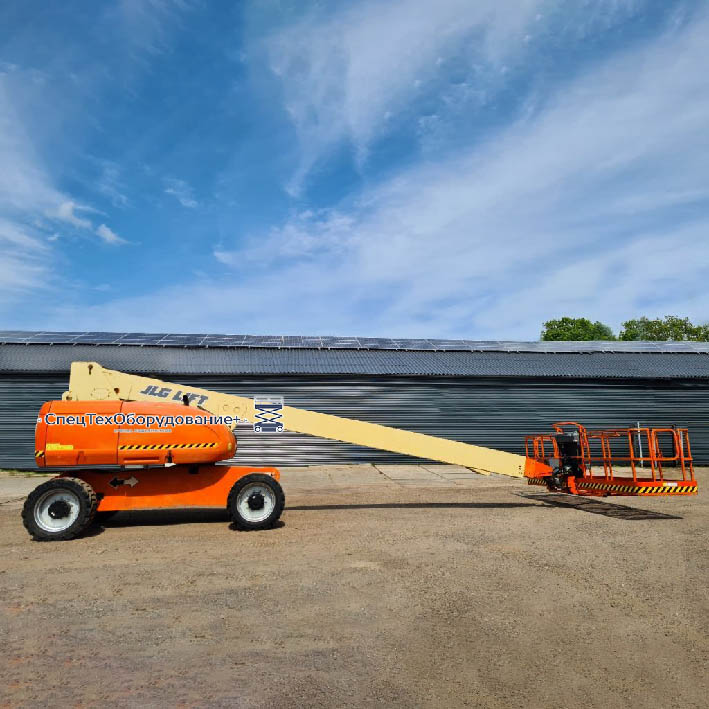

JLG 680S это телескопический подъемник с полным приводом и очень большой рабочей платформой (4.06 х 1.22 м).
JLG 680S характеристики:

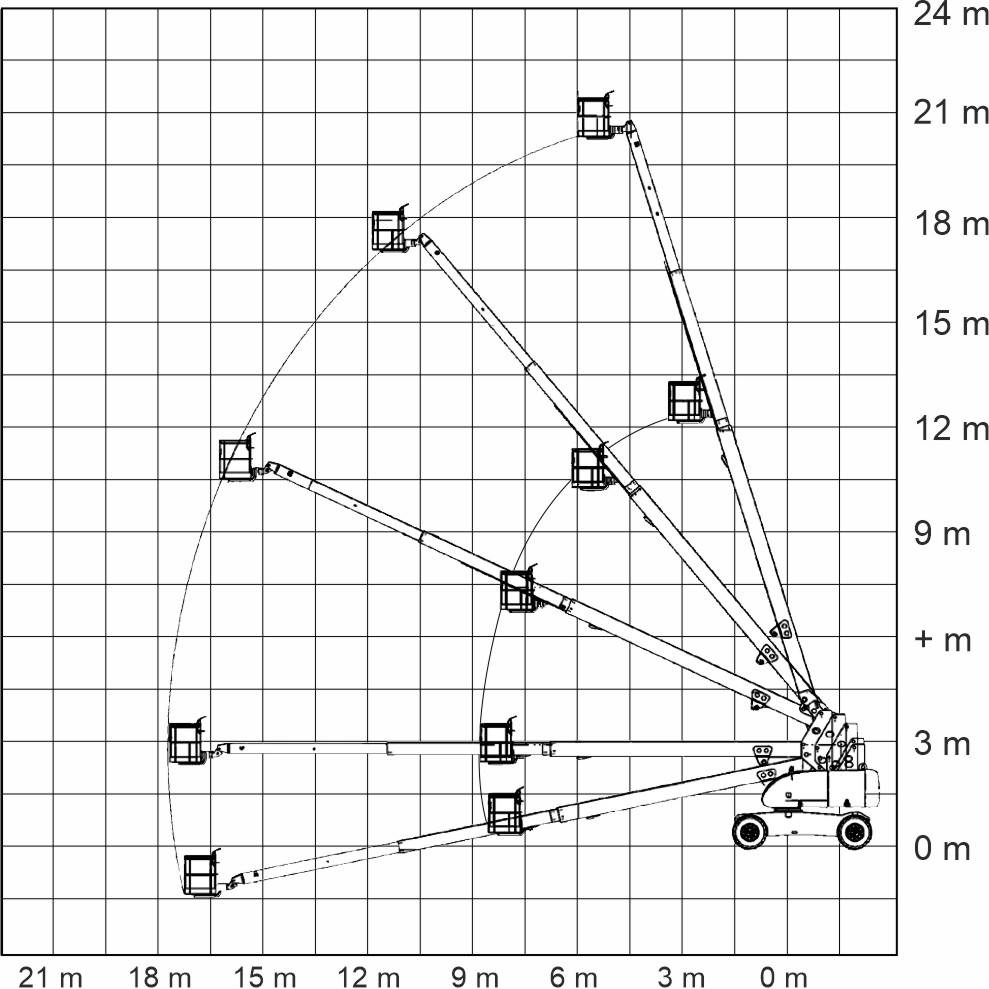

Рабочая высота 22.73 м
Боковой вылет 18.00 м
Длина 12.23 м
Ширина 2.49 м
Высота 3.02 м
Средний вес подъемника 15.95 т
Размер люльки 4.06 х 1.22 м
Грузоподъемность 230 кг
Скорость езды в сложенном положении до 5.60 км/ч
Радиус поворота внешний 6.86 м
Двигатель Deutz D2011L04 / Deutz TD 2.9 L4

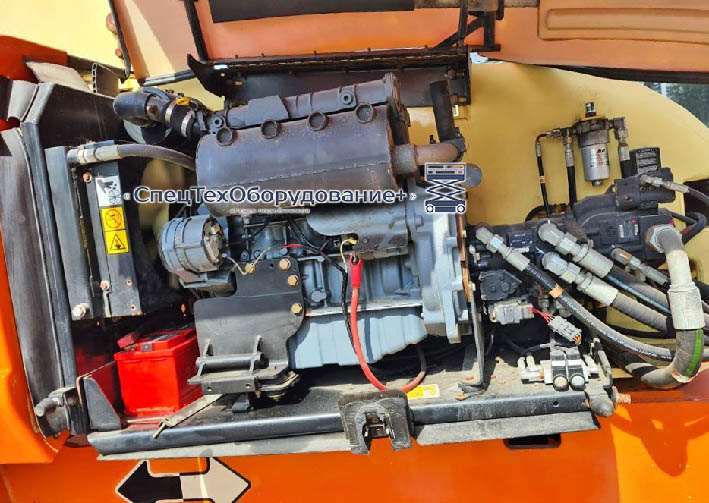

Отсек с двигателем.
В этом отсеке расположен мотор и аккумулятор для его запуска.

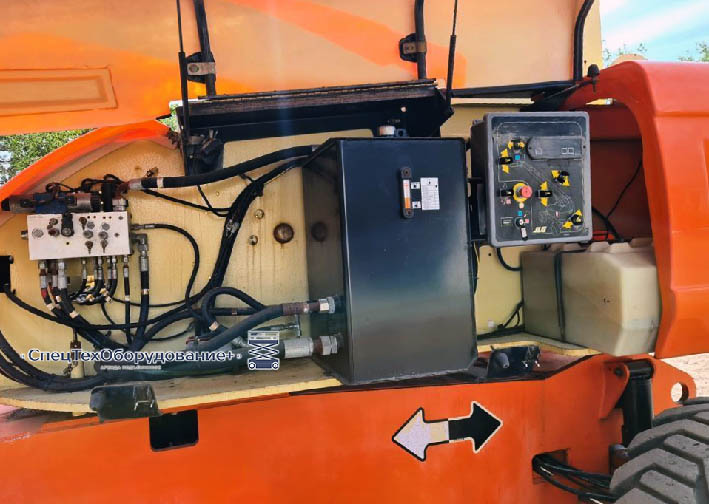

Отсек с гидравликой.
В нём находится бак с гидравлическим маслом и топливом, гидравлический блок и нижний пульт с электронной частью внутри.

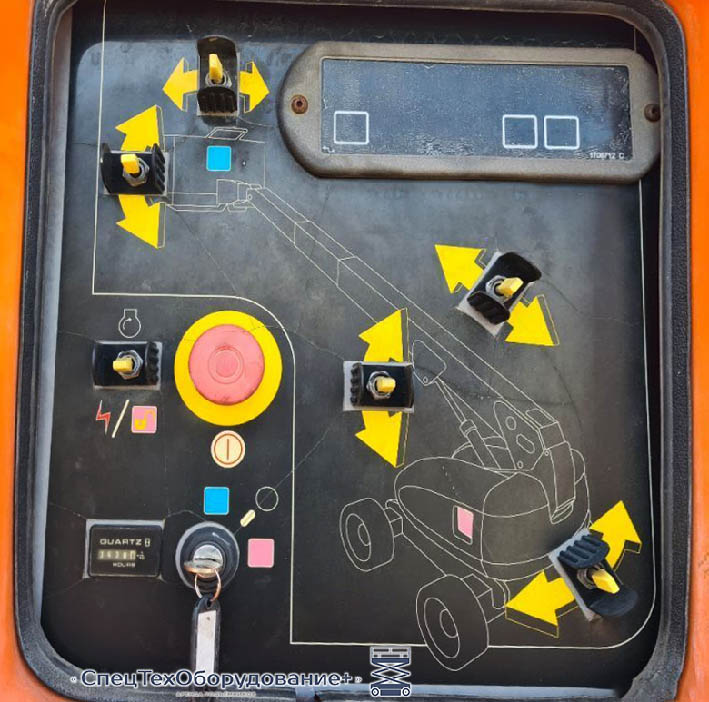

Нижний пульт.
В верхней части пульта находится экран на котором подсвечивается текущие параметры работы (индикация перед запуском, ошибки и пр.). Под экраном схема подъемника с селекторами для управления секциями. В левом нижнем углу кнопка выключения, переключатель пультов, счётчик часов работы и переключатель запуск двигателя/разблокирование функций (селекторы управления секциями работают только при удерживании этого переключателя).

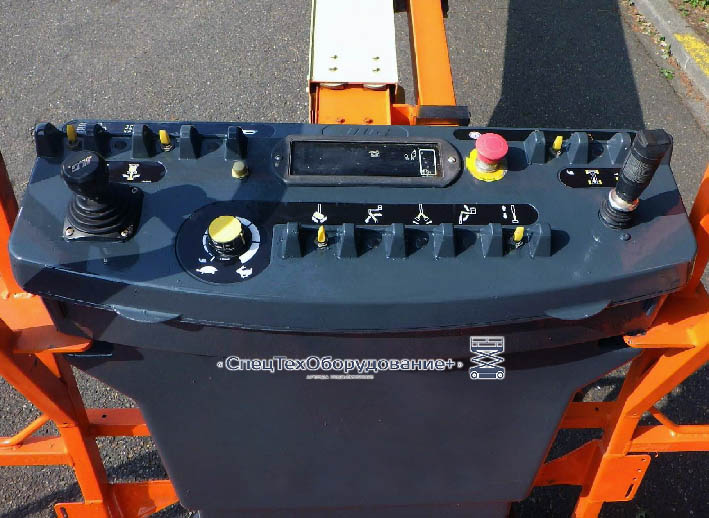

Верхний пульт.
Левый джойстик поворачивает башню и поднимает или опускает стрелу, правый джойстик необходим для езды. Остальные функции выполняются переключателями. В центральной части находится экран (по типу нижнего пульта).
