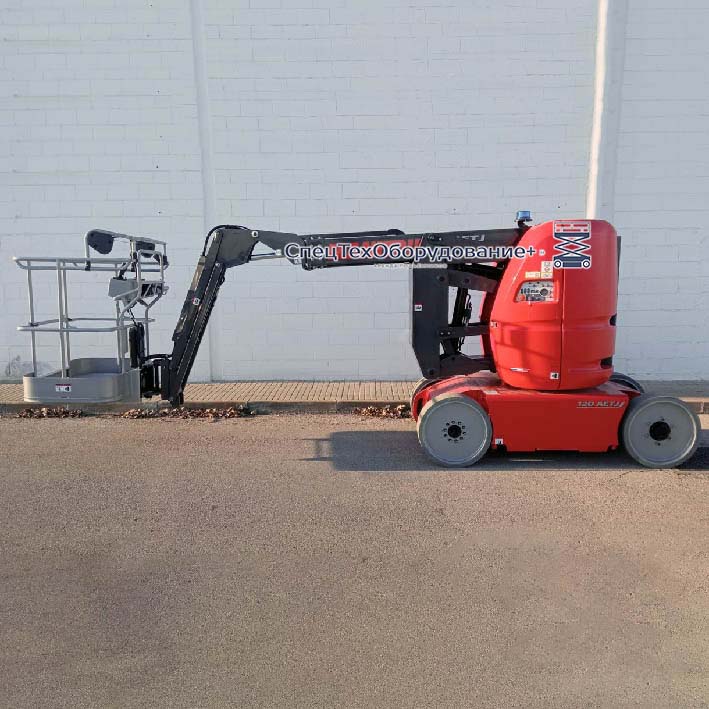

Manitou 120 AETJ-C это компактный электрический коленчатый подъемник с рабочей высотой почти 12 метров. К основным преимуществам можно отнести маленькую ширину 1.20 метров и длину 5.48 метров. Бывает разновидность подъемника Manitou 120 AETJ-C 3D - это точно такой же по габаритам подъемник только с возможностью вращения гуська влево-вправо и вверх-вниз (обычная модель имеет вращение только вверх-вниз).
Manitou 120 AETJ C характеристики:

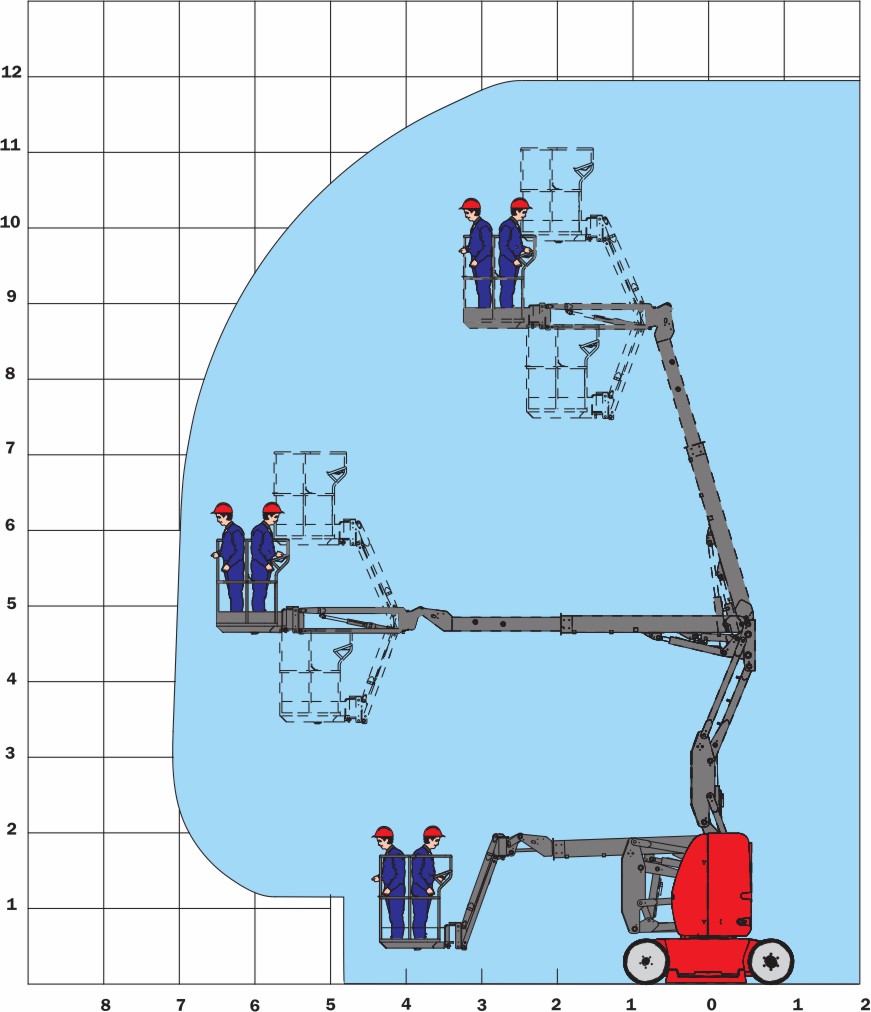

Рабочая высота 11.95 м
Высота перегиба 4.77 м
Боковой вылет 7.00 м
Длина 5.48 м
Ширина 1.20 м
Высота 1.99 м
Средний вес подъемника 6.65 т
Размер люльки 1.20 х 0.92 м
Грузоподъемность 200 кг
Скорость езды в сложенном положении до 6.00 км/ч
Радиус поворота внешний 3.25 м
Электрическая система 48 вольт

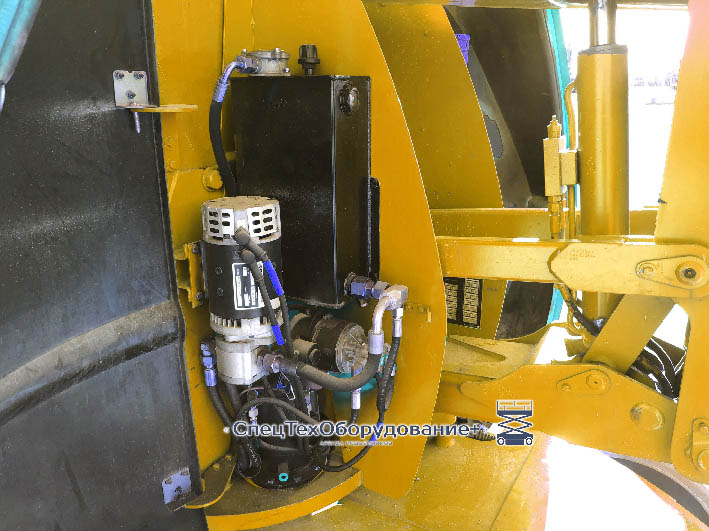

Отсек с гидравликой.
В нём находится бак с маслом, мотор вращения башни и моторы с помпами (основной и вспомогательный моторы).

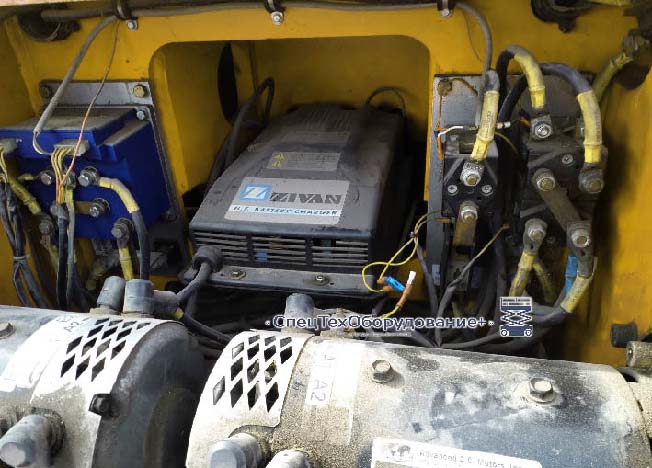

Отсек с ходовыми двигателями и электроникой.
В этом отсеке находятся ходовые моторы с тормозами на них, блок управления моторами и контакторы. В центре расположено зарядное устройство.

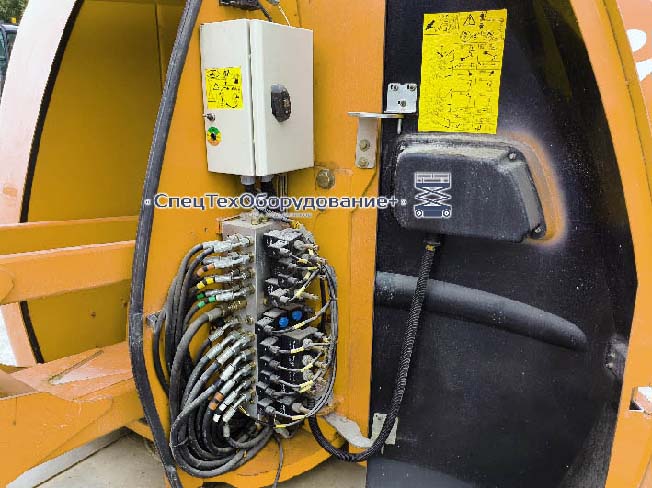

Отсек с гидравлическим блоком.
В этом отеке находится гидравлический блок с клапанами и катушками и модуль управления.

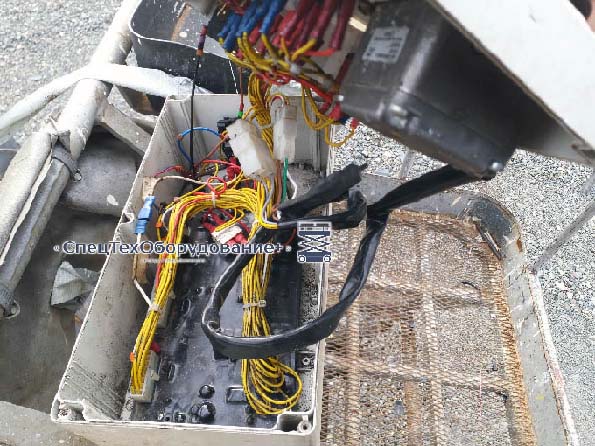

Плата верхнего пульта.

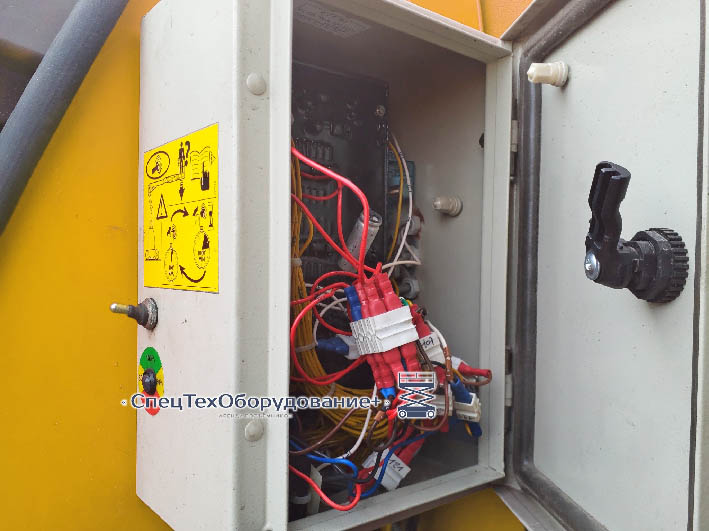

Плата нижнего пульта.

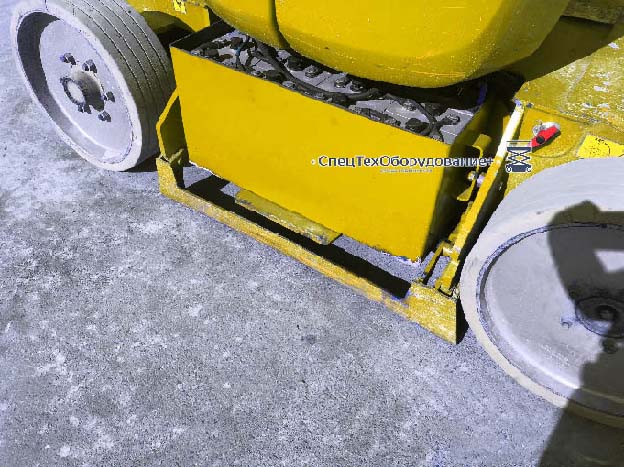

Аккумуляторы.
Аккумуляторы расположены в боковых отсеках, в оригинале это двухвольтовые секции, объединённые в ячейки с суммарным вольтажом 48 вольт.

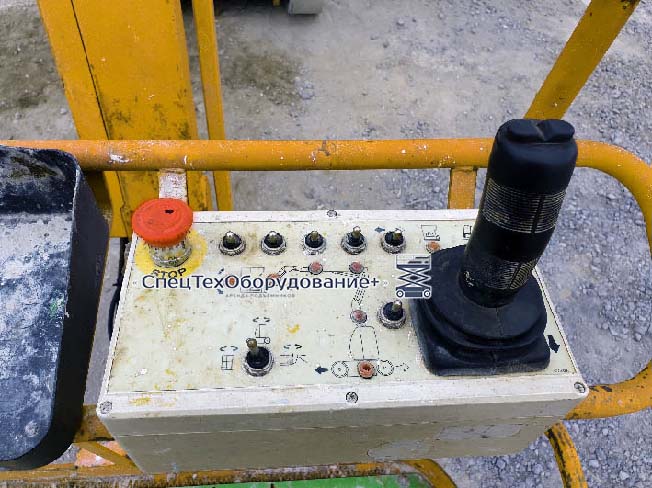

Верхний пульт.
Выбор действий осуществляется переключателями.

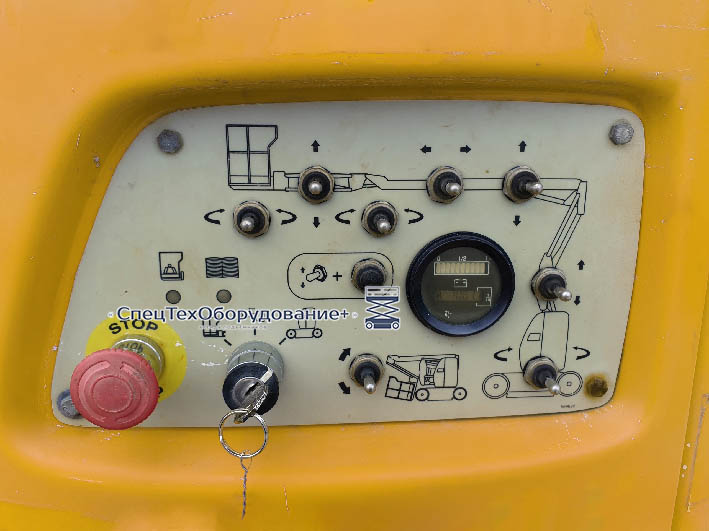

Нижний пульт.
На нижнем пульте находится схематичное изображение подъемника с переключателями около каждой управляемой секции, счётчик часов работы, переключатель пультов и кнопка выключения.

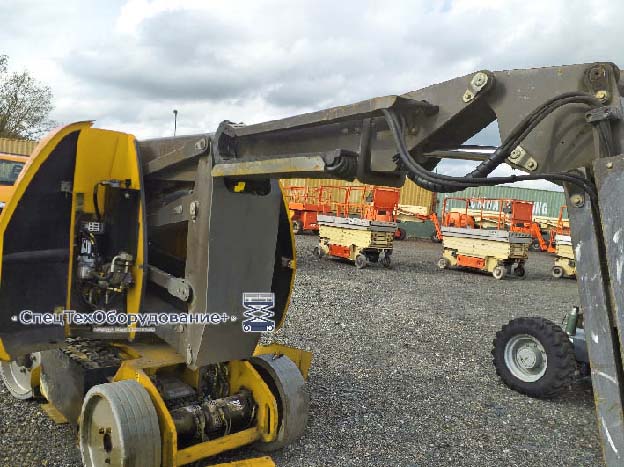

Общий вид отсеков.
