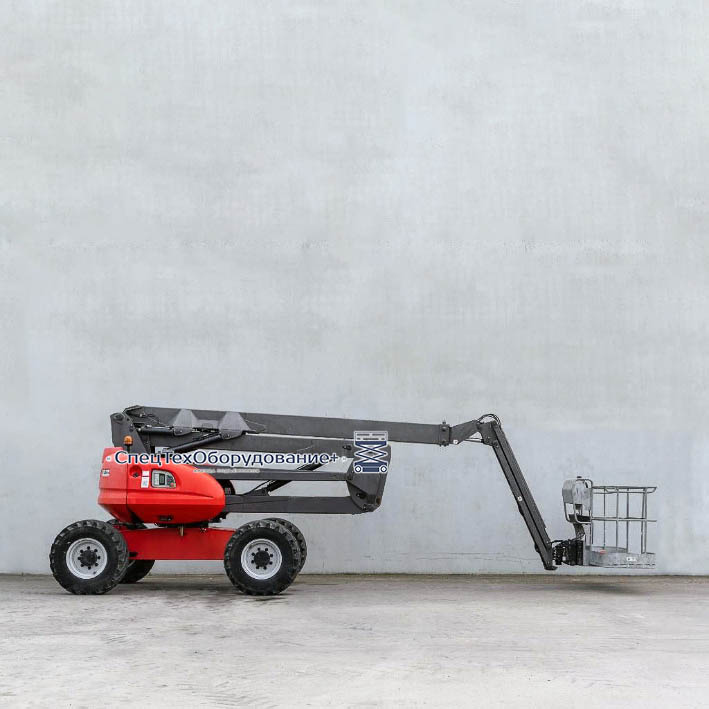

MANITOU 200ATJ

MANITOU 200ATJ это дизельный коленчатый подъемник с полным приводом и крабовым ходом для строительных площадок, где нужна как высокая проходимость, так и хорошая манёвренность.

MANITOU 200ATJ

MANITOU 200ATJ характеристики:

Рабочая высота 20.00 м
Высота перегиба 8.00 м
Боковой вылет 12.00 м
Длина 8.50 м
Ширина 2.40 м
Высота 2.70 м
Средний вес подъемника 10.00 т
Размер люльки 2.10 х 0.80 м
Грузоподъемность 230 кг
Скорость езды до 4.70 км/ч
Радиус поворота внешний 3.95 м
Двигатель KUBOTA V2403-M

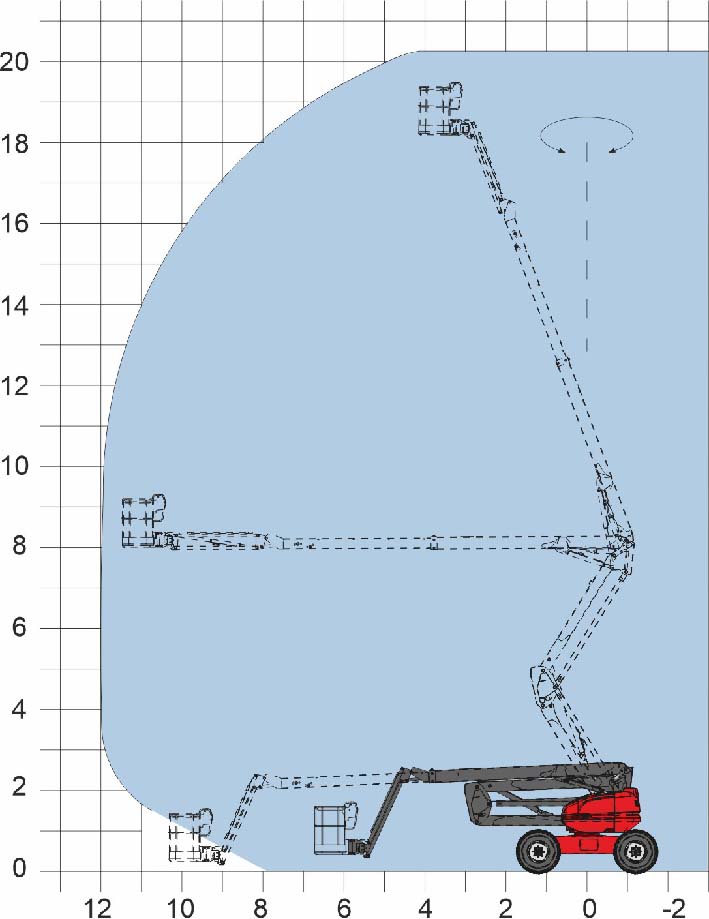

MANITOU 200ATJ диаграмма высот

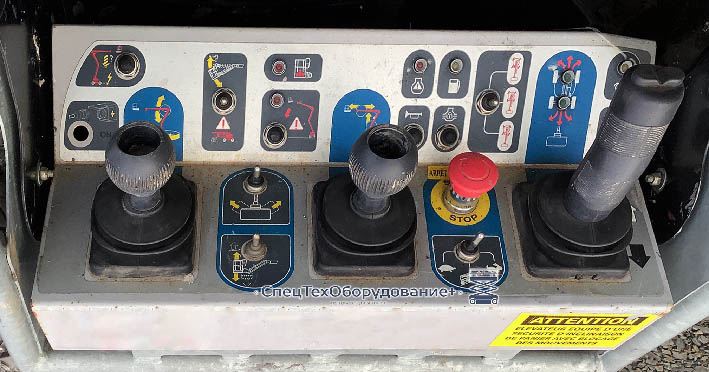

Верхний пульт управления.
Левый джойстик поворачивает башню и управляет основной стрелой. Центральный джойстик управляет боковыми секциями и телескопической секцией. Правый джойстик необходим для езды. Слева от джойстика находится селектор выбора типа поворота колёс при крабовом ходе. Под кнопкой стоп находится переключатель скорости езды. Между левым и центральным джойстикам находятся селекторы управления секциями подъемника и индикаторы перегрузки и неисправностей.

MANITOU 200ATJ верхний пульт

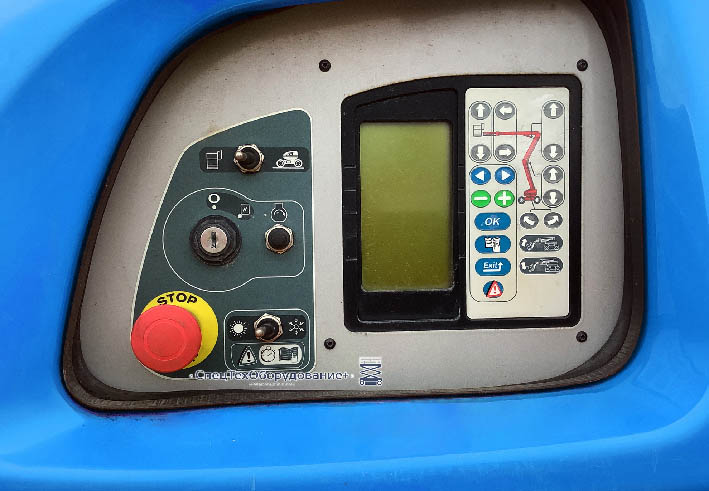

Нижний пульт.
В центральной части находится экран, на котором видно текущие параметры работы. С правой стороны кнопки управления секциями подъемника. С левой стороны переключатель пультов, кнопка запуска, режим времени года и кнопка включения.

MANITOU 200ATJ нижний пульт

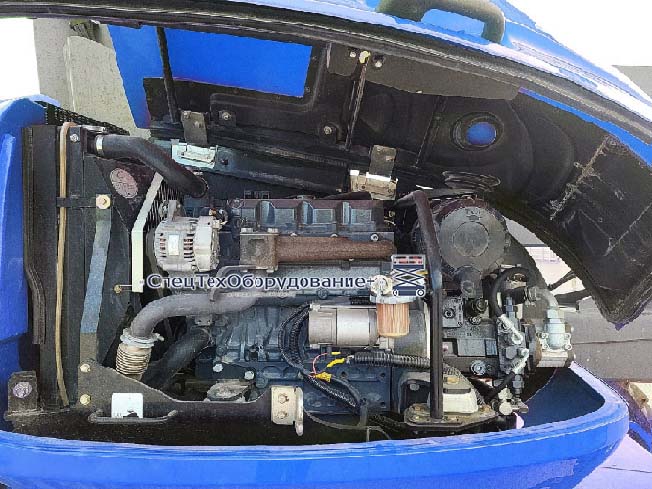

Отсек с двигателем.
В этом отсеке находится двигатель KUBOTA V2403-M.

MANITOU 200ATJ отсек с двигателем

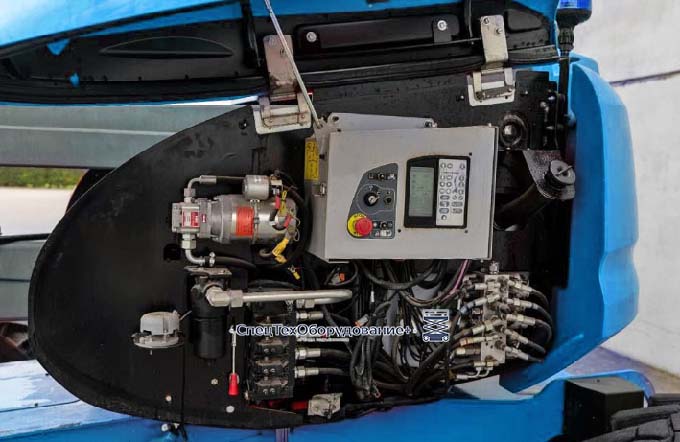

Отсек с гидравликой.
В нём находятся гидравлические блоки с клапанами, электрический мотор аварийного спуска, датчик наклона, баки с топливом и маслом и нижний пульт управления внутри которого управляющая электроника.

MANITOU 200ATJ отсек с гидравликой

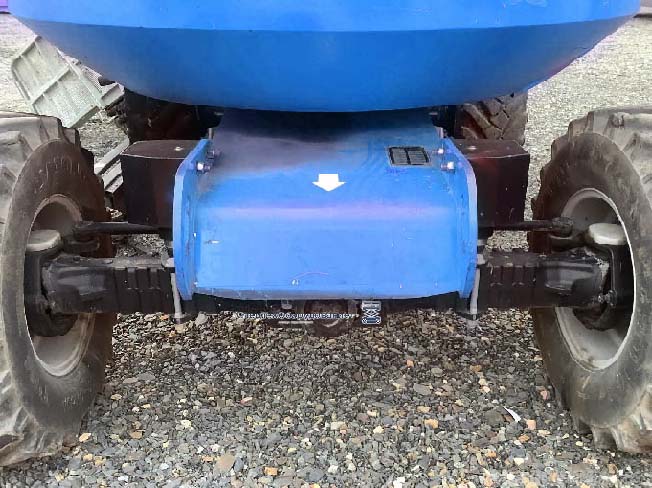

Механизм поворота колёс.

MANITOU 200ATJ механизм поворота колёс
