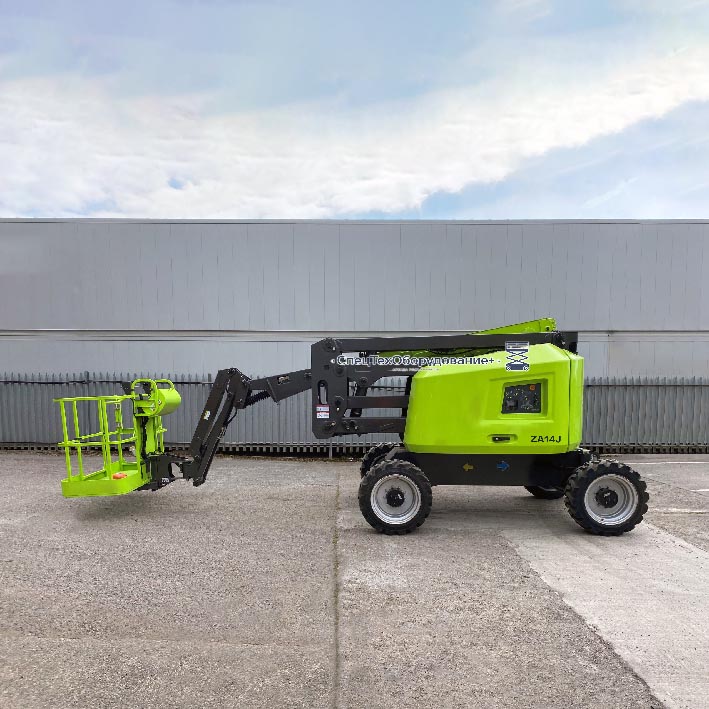

Zoomlion ZA14J это дизельный коленчатый подъемник с полным приводом и рабочей высотой почти 16 метров.
Zoomlion ZA14J характеристики:

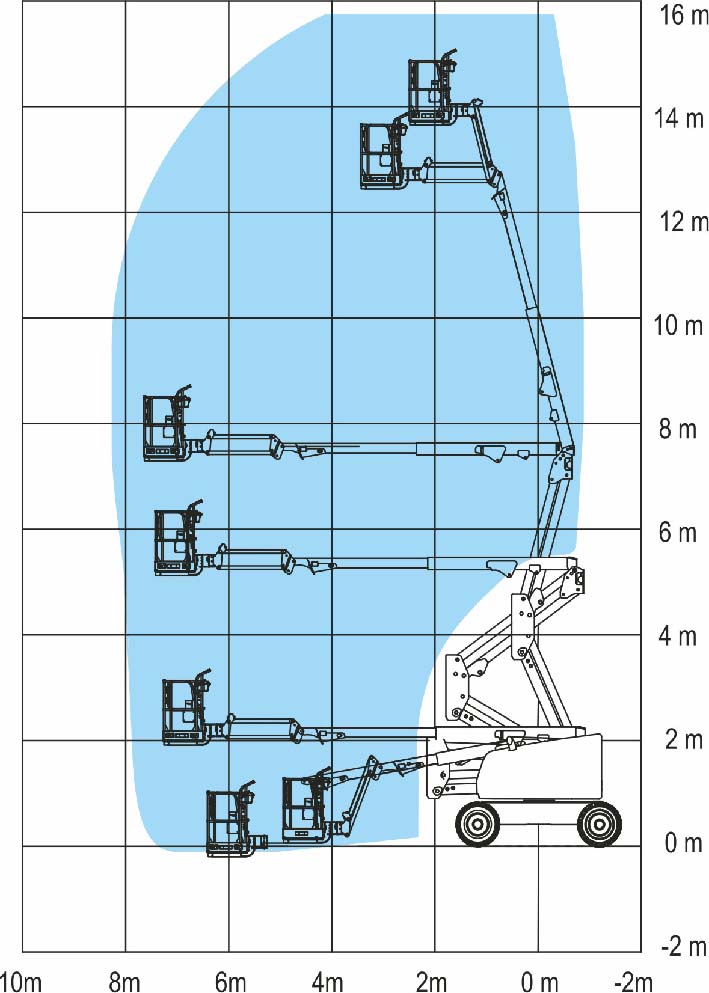

Рабочая высота 15.80 м
Высота перегиба 7.55 м
Боковой вылет 7.70 м
Длина 6.57 м
Ширина 2.30 м
Высота 2.27 м
Средний вес подъемника 7.10 т
Размер люльки 1.83 х 0.76 м
Грузоподъемность 300 кг
Скорость езды в сложенном положении до 6.80 км/ч
Радиус поворота внешний 4.78 м
Двигатель Deutz D2.9L4 / Kubota V2403

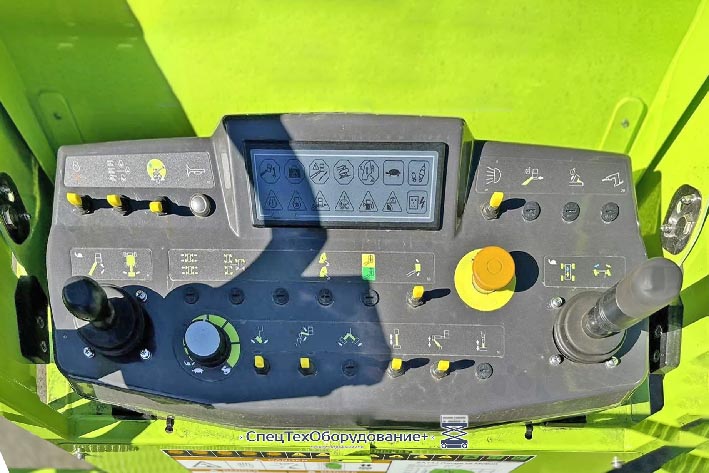

Верхний пульт управления.
Управление осуществляется джойстиками, левый поворачивает башню и поднимает или опускает основную стрелу, правый джойстик для езды. В центральной части находится регулятор скорости выполнения выбранной функции, остальные функции выполняются селекторами.

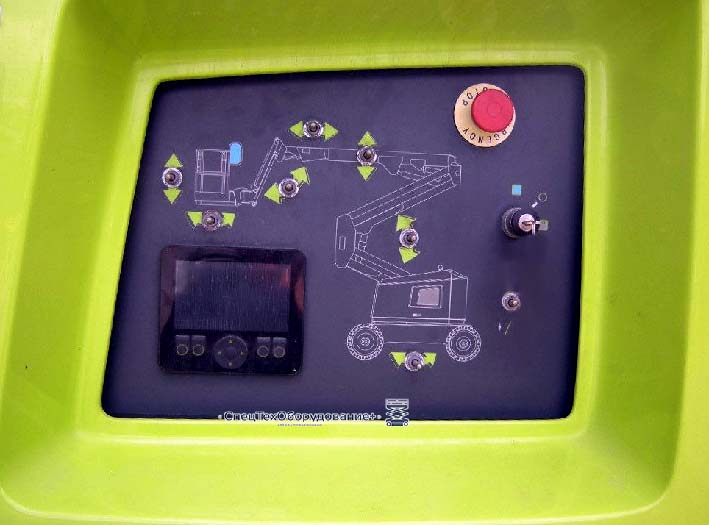

Нижний пульт управления.
На нём находится схематичное изображение подъемника с селекторами около каждой секции, которой можно управлять. В нижнем левом углу диагностический экран, на котором можно посмотреть текущие параметры и коды ошибок.

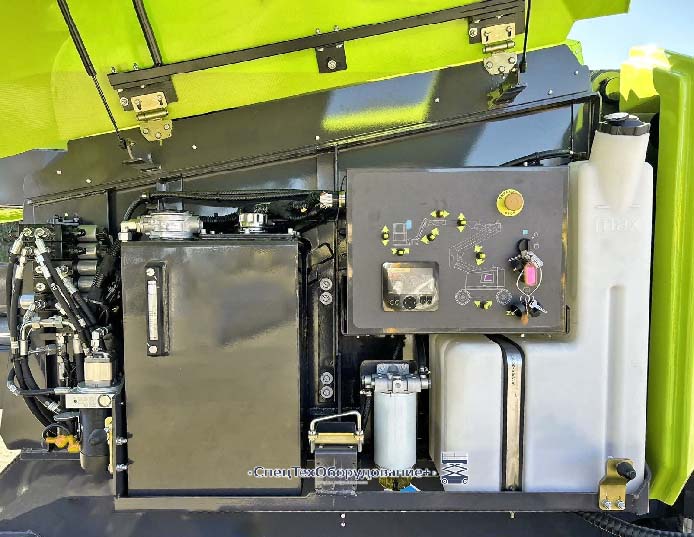

Отсек с гидравликой.
В этом отсеке находятся ёмкость с гидравлическим маслом и топливом, гидравлический блок с клапанами, мотор аварийного спуска и нижний пульт управления внутри которого расположена управляющая электроника.

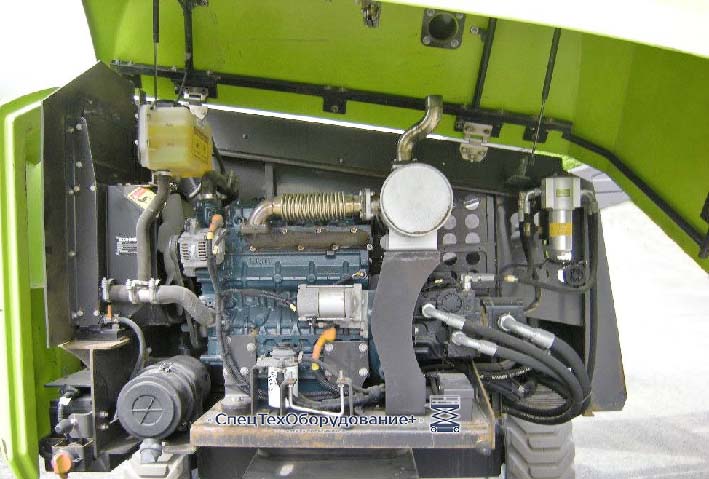

Отсек с двигателем.
В этом отсеке находится двигатель Deutz D2.9L4 или Kubota V2403.
